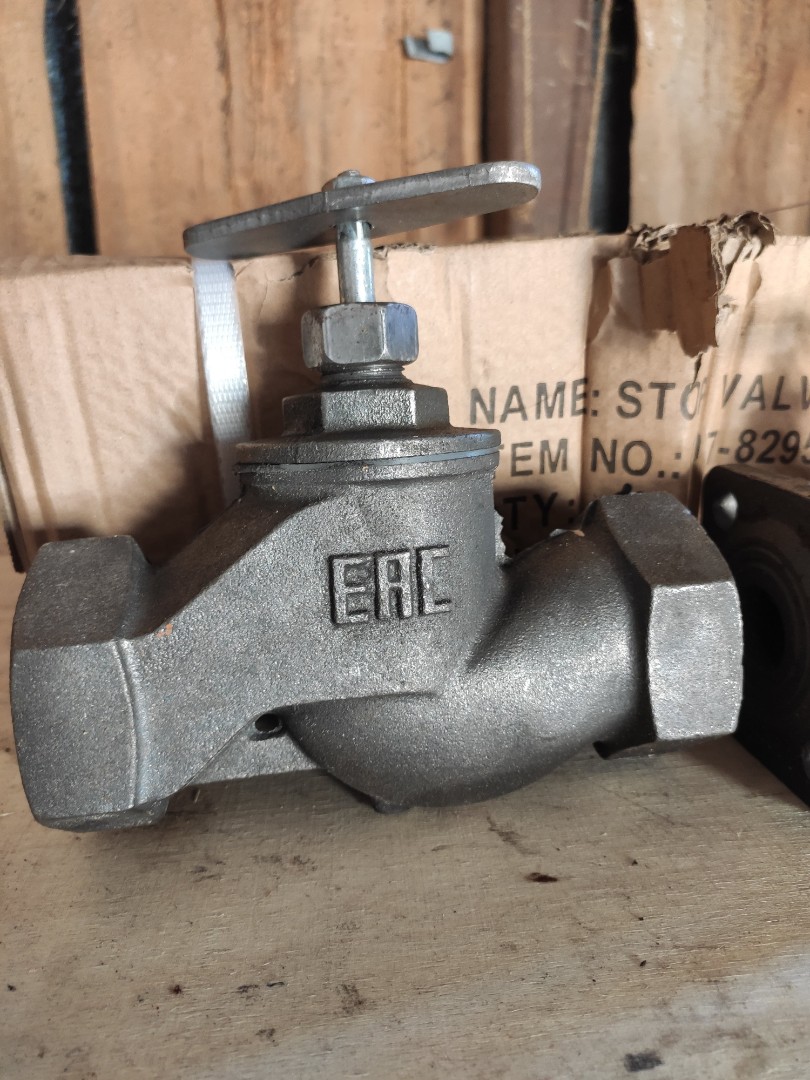

Вентиль чавунний муфтовий 15кч18п
Характеристики
- Країна виробник: Україна;
- Напрямок потоку у вентилі: Прохідний;
- Робоче середовище: Пар, Вода;
- Максимальна робоча температура: 225.0 (град.);
- Максимальний робочий тиск: 16.0 (бар);
- Клас герметичності: С;
- Тип приєднання: Муфтове;
- Матеріал корпусу: Ковкий чавун;
- Спосіб монтажу: Горизонтальний/Вертикальний;
- Привід: Ручний;
- Ручний привід: Маховик;
- Дистанційне керування: Ні;
- Колір: Чорний;
- Доступні розміри: ДУ 15 - ДУ 50;
- Запірний орган: Сідло з кільцем ущільнювача в золотнику;
- Вид затвора: Золотник.
Вентиль чавунний муфтовий 15кч18п
Вентиль запорний чавунний муфтовий 15кч18п застосовується на трубопроводах для періодичного або разового увімкнення або відключення частини трубопроводу. Клапан повинен використовуватися за призначенням відповідно до вказівок у технічному паспорті.
Клапан складається з наступних основних деталей та вузлів: корпусу, кришки, вузла затвора, шпинделя та маховика. З'єднання корпусу та кришки на різьбленні. Ущільнення шпинделя – сальникове. Підтяжка сальника проводиться накидною гайкою. З'єднання шпинделя із золотником здійснюється завальцюванням.
Принцип дії клапана: при обертанні маховика погодинної або проти годинникової стрілки, обертальний рух передається на шпиндель, і закріплений на ньому золотник закриває або відкриває прохідний отвір у корпусі. Перед монтажем клапана, необхідно перевірити легкість та плавність підйому золотника та провести гідравлічне випробування тиском, зазначеним у технічному паспорті.
Для замовлення товару та уточнення ціни зв'яжіться з нашими менеджерами за телефоном (097) 527-63-81.
Безкоштовна доставка по м.Київ, відправляємо перевізниками по Україні: Нова Пошта, SAT, Delivery.
Паспорт вентиль чавунний муфтовий 15кч18п
ТАБЛИЦЯ РОЗМІРІВ
| D | L | H | Вага, кг |
| 15 | 90 | 118 | 0,58 |
| 20 | 100 | 120 | 0,73 |
| 25 | 120 | 143 | 1,2 |
| 32 | 140 | 145 | 2,58 |
| 40 | 170 | 180 | 3,25 |
| 50 | 200 | 185 | 4,83 |
